干式电抗器匝间短路监测装置

1、概述

      干式空心电抗器是重要的无功补偿设备,对改善区域电网电压质量及提高企业经济效益有着重要的意义。近年来,干式空心电抗器烧毁故障时有发生,严重影响电网安全运行。该装置是以监测匝间故障的整个发展过程为目标,基于磁场差分法和损耗因数法的原则研发,能够监测到匝间故障发展早期和成熟期的信号变化。

2、用途

      干式电抗器匝间短路监测装置适用于运行电抗器的匝间绝缘状态实时监测,可根据匝间故障情况对在运行的电抗器进行在线监控、故障告警及故障跳闸。干式电抗器匝间短路监测装置可在电抗器订货时进行选配,也可对已投运的电抗器进行改造适配。

3、基本原理

      电抗器在运行过程中,由于匝间承受同向的工频交变电流,产生波动应力。由于绝缘材料的不可避免的老化或者工艺缺陷等因素,导致匝间出现短路,这种短路会在某些位置形成。匝间短路的整个发展过程可以分为早期和成熟期。

      磁场差分法原理介绍:在匝间短路故障早期由于伴随频发的电磁信号瞬态扰动和突变信号,根据电磁场原理,可以由线圈外部的探测线圈感应得到,监测探测线圈的电压变化值可以作为是否发生匝间短路故障的依据。
      损耗因数法原理介绍:到故障的成熟期以后,电抗器的损耗值增大很多,相应的功率因数和相位角会产生变化。监测电抗器的相位角变化可以作为是否发生匝间短路故障的依据。

4、主要特点

      4.1 可以实现干式电抗器匝间绝缘故障的在线监测,装置以两种监测原理为基础,能够完整的监测匝间短路故障发展早期和成熟期,无监测误区;

      4.2 监测软件进行分析及逻辑判断,在设备发生故障时发出告警;

      4.3 装置预留空接点,为用户增加切除故障电抗器组功能;

      4.4 装置可以提供图形或表格形式的报表,有亮灯、声音等多种报警方式;

      4.5 装置存储历史数据,便于分析人员了解电抗器故障发展过程。

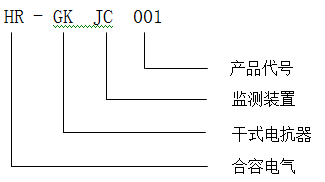

5、型号说明


6、技术参数

7、执行标准

      Q/GDW 1535-2015   变电设备在线监测装置通用技术规范
8、使用环境条件

      8.1 环境温度:-25℃~ +45℃

      8.2 最大日温差:25℃

      8.3 环境相对湿度:5%~95%

      8.4 大气压力:80kPa~110kPa

      8.5 最大风速:35m/s

      8.6 日照强度:0.1W/cm2

      8.7 覆冰厚度:10mm

9、订货说明

      9.1对于已运行电抗器,为了确保安装顺利,需要在安装前进行现场勘查。

      9.2 当安装运行地点海拔高度超过1000米时,请在订货中明确说明。

      9.3 当装置有其他特殊要求时,可按客户要求进行特别设计。
