分体式直流充电机

1、简介:
    室内分体式直流充电机是功率变换、直流输出控制和客户操作界面为一体的非车载充电机,具备IP30的防护等级,适用于户内环境。
2、用途:
    适用车型:国内所有型号的电动车
    应用场合:电动汽车大型充电站
3、特点:
    1、基本充电功能:具有自动和手动充电功能;充电机根据BMS充电电压、电流限值动态调整恒流、恒压模式。
    2、增强充电功能:具备充电结束后充电枪回归插枪位的提醒和报警功能;具备两枪轮巡充电、自动转换快慢充方式和无极调速充电电流功能。
    3、信号检测要求:输出检测,非接触式卡检测;开关量等输入信息检测和运行状态检测,故障检测。
    4、人机交互功能:可手动选择服务类型和手动控制,输出显示。
    5、刷卡功能:配置非接触式卡读卡装置。
    6、二维码支付功能:充电桩具备二维码手机扫描支付功能。
    7、安全防护功能:交流输入过欠压保护、直流输入过欠压保护、过压过流保护、短路保护、交流防雷保护、过温保护、电池反接、限压限流保护、充电连接异常保护、绝缘检测等保护功能,具备急停开关,配备防雷器。
    8、通讯协议:满足国家标准的BMS通讯协议GB/T27930-2011,后台通讯协议合容自有协议,BMS用CAN通讯接口,后台通讯协议可定制。
    9、后台通信接口:工业以太网口,RS485(可配置CAN口)。
    10、充电接口:支持单充或一机多充,充电接口满足国家标准。
    11、基本组成:分体式直流充电机包括充电模块、供电接口、充电接口、保护模块、控制模块、计量模块、读卡模块、监控单元、人机操作界面及机柜。

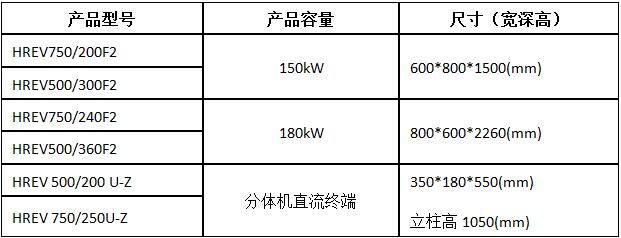

4、HREV分体式直流充电机:


5、设备参数:
    150kW分体式直流充电机
    型号:     HREV750/200F        HREV500/300F
    尺寸:     W600*D800*H1500mm
    输入电压: AC380V±20%
    输入电流:  300A
    输出电压:  DC200V-750V         DC200V-500V
    输出电流:  0-200A              0-300A
    功率因数:  ≥0.99
    通信接口:  以太网, CAN, 3G/4G
    效率:      ≥95%
    防护等级:  IP32       配合箱变或室内使用
    总谐波含量:≤5%
    充电枪长度:5.5m
    充电枪数量:单枪,双枪,三枪,四枪,五枪
    充电模式:  轮充,快慢充可选
    180kW分体式直流充电机
    型号:      HREV750/240F2      HREV500/360F2
    尺寸:      W800*D600*H2260mm
    输入电压:  AC380V±20%
    输入电流:  360A
    输出电压:  DC200V-750V        DC200V-500V
    输出电流:  0-240A             0-360A
    功率因数:  ≥0.99
    通信接口:  以太网, CAN, 3G/4G
    效率:      ≥95%
    防护等级:  IP30
    总谐波含量:≤5%
    充电枪长度:5m
    充电枪数量:双枪
    充电模式:  均充 、快慢充
    直流充电终端
    型号:      HREV 500/200 Z      HREV 750/250 Z
    尺寸:      W350*D180*H550mm
    立柱:      1050mm
    输出电压:  DC200V-500V         DC200V-750V
    输出电流:  0-200A              0-250A
    防护等级:  IP54
    充电枪长度:5m
    充电枪数量:单枪
    充电模式:  单充
六、执行标准:
    参照《电动汽车充电设施典型设计》进行设计,符合GB/T20234.3-2011标准,并采用GB/T27930-2011通信协议与车载智能设备通信。
